meine Satanlage

Kurzvorstellung

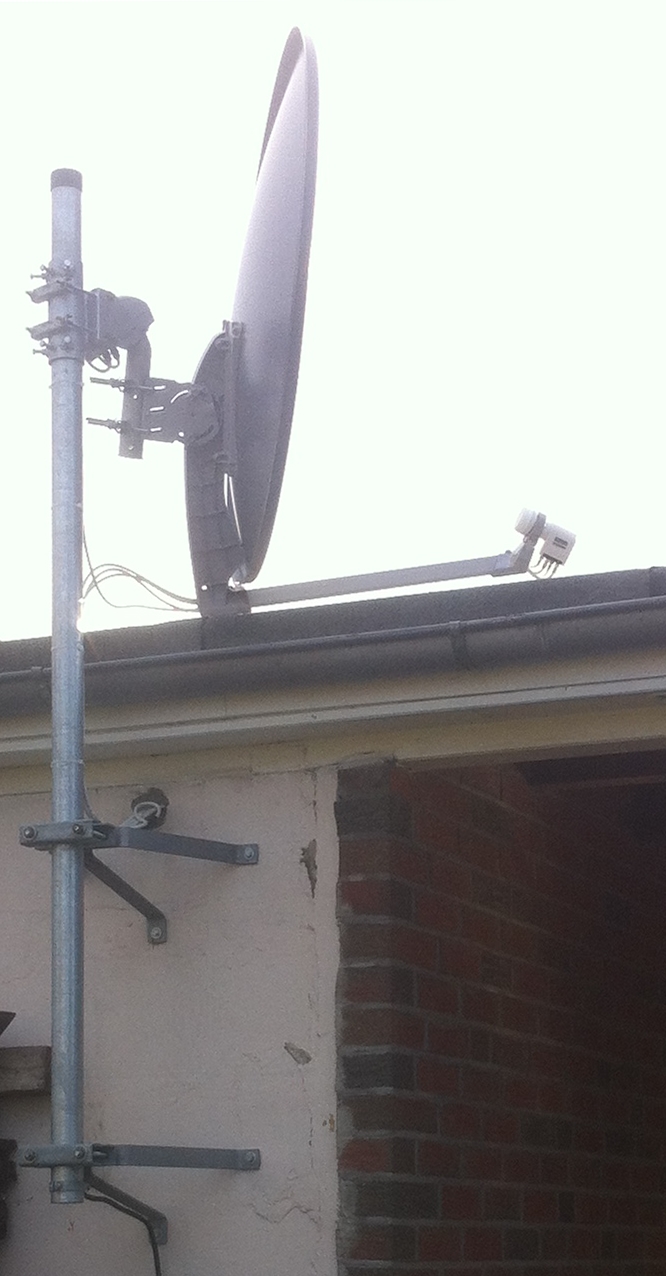

Verwendet wird eine Fuba DAA 110 mit einem Moteck SG 2500A Rotor und einem Quad-LNB Best HD3D.


Der Sichtbereich liegt zwischen 57° Ost bis 45° West.


Der Kathrein-Mast Zas03, 2,00 m, Durchmesser 60 x 2 mm, ist mittels zwei Dreibeinen angeschlagen. Ein Blitzableiter ist direkt am Mast befestigt.



















Hier habe ich eine "Liste mit Transpondersignalen" über den gesamten Schwenkbereich angefertigt. Die Werte werden alle in Dezibel angezeigt. Bei 17 dB liegt das angezeigte Signalmaximum meines Receivers.

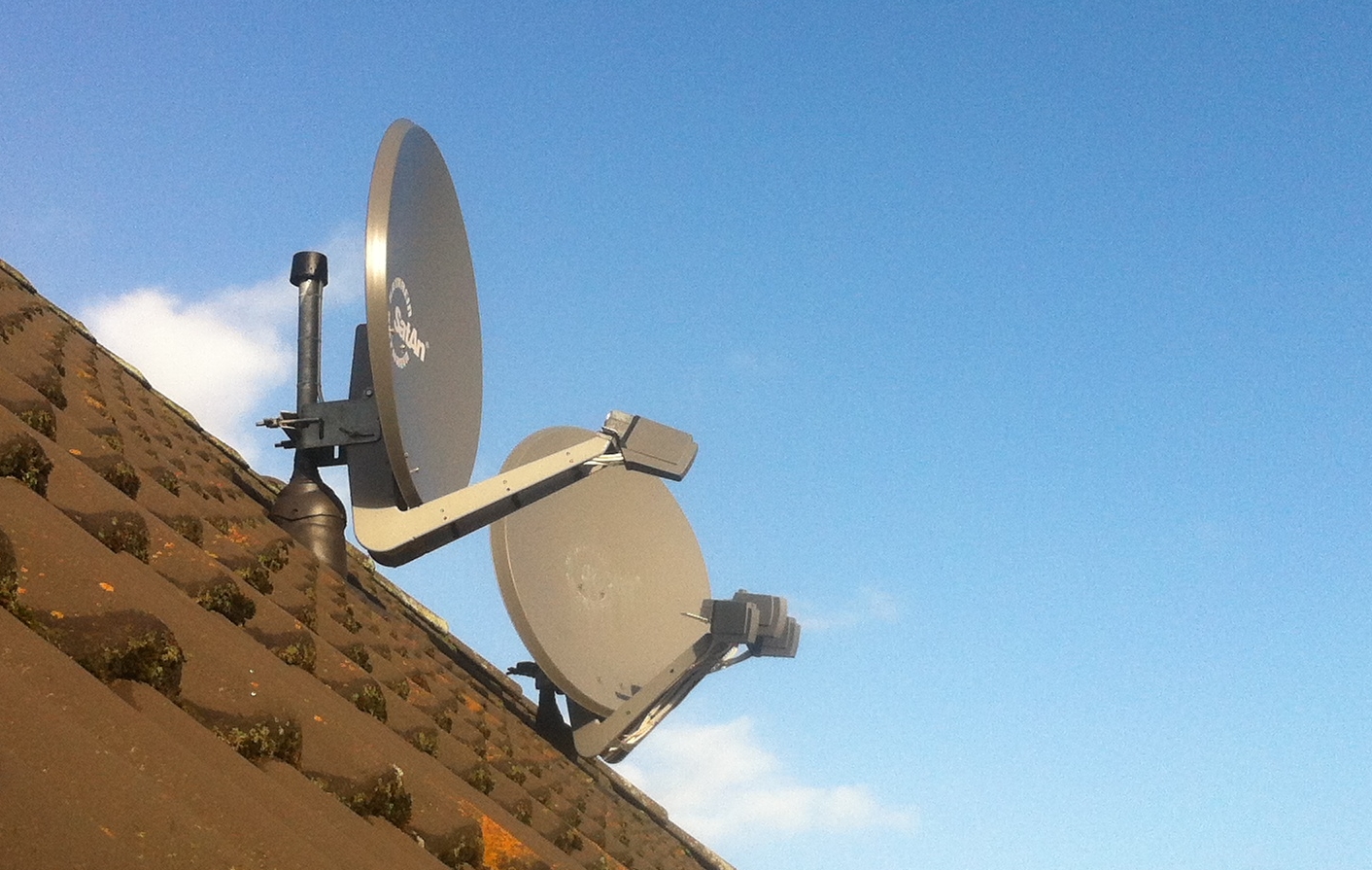

Die 1. Schüssel im Bildvordergrund ist auf 42° Ost ausgerichtet. Die 2. Schüssel ist auf 9°, 13° und 19,2° Ost ausgerichtet.

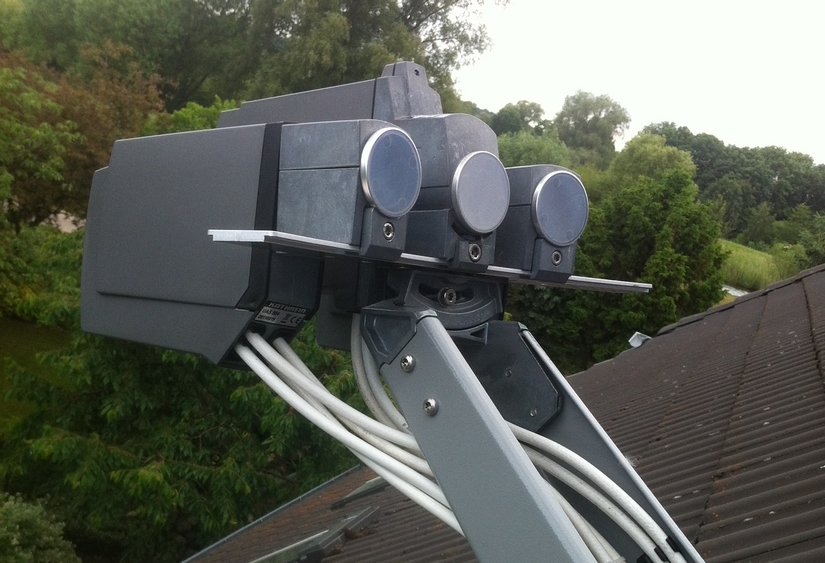

Hier eine Nahaufnahme von der Kathrein Cas90 neuer Bauform mit Wippe. Angebracht ist eine Universal-Adapter-Schiene. Auf dem Bild von links wird empfangen 9°, 13° und 19,2° Ost.




Die insgesamt vier Satellitenschüsseln sind über diverse Schalter zusammengeschaltet.
Zum Vergrößern einfach auf den Schaltplan der Anlage klicken.
